第一章 项目概述

一.1 项目概述

连锁店是指用连锁形式经营多家商铺，实行统一进货、统一配送、统一管理，随着连锁店的日益普及，就近消费成了人们的生活习惯，连锁店便成为了人们购物的主要场所。具有较强的竞争力，是普遍采取的形式。以自助服务、一次结算为经营方式。连锁店作为人流、物流、资金流的集中地，也面临棘手的安全问题，连锁店安装安防设施已经形成趋势。
由于连锁商铺的分散性，这种迅速扩张的势头如果缺乏高效管理反而会变成新的隐患。如何有效地对鞭长莫及的分店进行统一管理，令连锁店老板们夜不能寐；而这，却正成为安防企业推动零售连锁市场的突破口。这一市场也倍受安防企业的关注。行业内近乎一致地认为，零售业，尤其是连锁商铺将是未来安防产品民用市场的主战场之一。
连锁商铺分布在全国各地，随着店面增加，连锁店管理者面临一系列问题，例如销售量和采购量不对应、收银行为异常、以及安全防范系统存在漏洞等情况，这些情况都会造成巨大损失；为了防止类似情况发生，此次为其设计了一套高智能化的视频监控系统；监控中心软件平台设置在深圳总部,并拥有最高权限，可以实时查看到下属各连锁分店店面的实时情况，使得管理者远在千里之外，就可以加强对企业的管理。


一.2 项目需求

一.2.1 连锁店安全管理

重点区域安全管理，预防内外盗，在连锁店收银台、销售区域、出入口等处建设完善的安防系统，除了视频监控系统保证重点区域24小时高清监控外，销售区域配置天地伟业超星光Mini警戒球，通过其主动防御、精确追踪、智能阻吓的功能保卫连锁商铺安全。天地伟业前端摄像机具备多种智能分析功能，通过对夜晚货架拌线识别，发现盗贼，第一时间联动报警本地保安室、上级部门、辖区公安局，保障连锁店财产安全。

一.2.2 岗位监督管理

连锁店收银区域是顾客完成购物体验的最后一步，如何提升顾客体验是提升连锁店核心竞争力的重中之重。通过前端摄像头的值岗分析功能，可以实现对收银员在岗情况的监督，对收银员的服务进行监督，实现对收银员服务的规范，提升客户的消费体验。

一.2.3 手机客户端预览

随着网络及移动端多渠道的融合，如何降低管理成本，提升连锁店管理人员管理效率是连锁集团亟待解决的问题。天地伟业推出easy live手机客户端app，各店铺的管理人员可通过手机即可轻松了解店内视频图像，同时总部可利用平台版的手机客户端查看到所有下属店铺的任意监控画面。同时支持录像回放查看、报警推送等业务，方便用户管理。

一.3 设计依据

系统的建设依据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进行规划设计，具体如下：
1）城市联网监控报警系统设计方面：
l 《城市监控报警联网系统技术标准》（GA/T669-2008）
l 《跨区域视频监控联网共享技术规范》DB33/T 629-2007
2）安防视频监控系统设计方面：
l 《中华人民共和国公安部行业标准》（GA70-94）
l 《视频安防监控系统技术要求》（GA/T367-2001）
l 《民用闭路监视电视系统工程技术规范》(GB50198-94)
l 《工业电视系统工程设计规范》（GBJ115-87）
l 《安全防范系统通用图形符号》（GA/T75-2000）
l 《建筑及建筑群综合布线工程设计规范》 （GB/T50311-2000）
3）视频监控图像质量方面：
l 《电视视频通道测试方法》（GB3659-83）
l 《彩色电视图像质量主观评价方法》（GB7401-1987）
4）视频系统网络设计方面：
l 《信息技术开放系统互连网络层安全协议》（GB/T 17963）
l 《计算机信息系统安全》（GA 216.1－1999）
l 《计算机软件开发规范》（GB8566-88）
5）视频系统工程建设方面
l 《安全防范工程程序与要求》（GA/T75-94）
l 《安全防范工程技术规范》(GB 50348-2004)
l 《电子计算机机房设计规范》(GB50174-93）
l 《建筑物防雷设计规范》(GB50057-94)
l 《建筑物电子信息系统防雷技术规范》(GB50343-2004)
l 《安全防范系统雷电浪涌防护技术要求》(GA/T670-2006)
l 《民用建筑电气设计规范》(JGJ/T16-92)

第二章 整体设计

二.1 建设目标

（1） 商品的安全与管理
为了尊重顾客和保证企业的利益，通过安装在各监控点的摄像机，可以方便地在本地和远程监看门店内所有货架，查看商品的销售和安全情况，以及是否有偷窃行为。如果发现偷窃行为，可将录像资料作为证据回放，避免与顾客发生争执；同时夜间是犯罪的高发时间，系统可以记录下任何针对零售业的不法行为，为公安机关侦破案件提供直接而有力的证据；除此之外如果发现货物摆放错架，可以马上派人员进行整理，增强对商品的管理。
（2） 非营业时间的安全保障
在非营业时段确保门店安全尤为重要。通过网络视频管理系统调用门店中安装的夜视镜头、低照度摄像机、红外摄像机等，同时配置警戒产品，做到事前预警，可使中心相关工作人员在中心监控室就可以对各门店情况进行监控，从而有效地保障门店的财产安全。当监控范围内有情况发生时，连接在系统中的报警设备会被触发自动报警，使管理者能及时获悉门店内发生的情况并及时采取相应的处理措施。本系统是多连锁门店远程联网监控系统，可以有效地减轻保安人员的工作强度，提高安全保障的效率。
（3） 解决收银区域的纠纷问题
收银台处一般是消费者与顾客进行交易的区域，加强对此区域的监控力度一是可以对一些企图不交钱而蒙混过关的人员进行有效监管，避免商家因此造成损失，还可以对发生在收银区域的纠纷进行监控查证，澄清事实，最大限度减少各类损失，并且有效避免同类事件的发生。
（4） 提升和保持员工的工作状态
通过网络视频管理系统，能够对销售人员的工作状态进行直接的查看，监视工作人员在工作岗位上的值守情况，以及工作人员接待顾客的工作态度。利用系统的录像功能，还可以将工作人员的工作量记录下来，作为绩效考核评定的依据，从而加强了企业的经营管理。
（5） 增强收银区域的服务质量和工作效率
利用网络视频监控系统，对收银台的摄像头进行设置，调用摄像头的录音功能，来监控收银台员工对顾客的服务情况，查看员工是否礼貌待客、遵从规范等。从而更好的处理与顾客的纠纷，提高门店的服务水平，保证门店经营的良好的口碑，提高企业的经济效益。

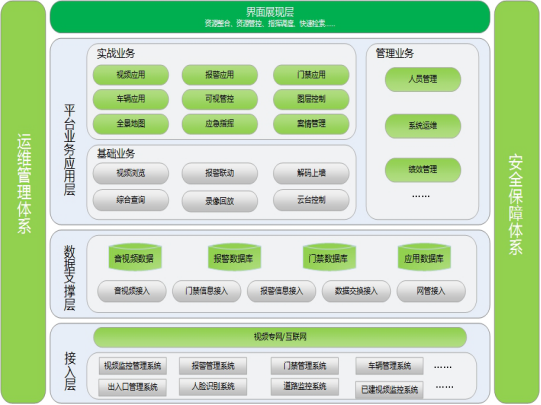

二.2 系统架构

二.3 建设内容

设计建设一套基于IP传输的可视化智能连锁店管理系统，以每个店为监控单元，由总部对所有视频资源进行统一管理。每个连锁店监控建设主要包含如下重点内容：
l 视频监控系统
l 监控中心设计；
该系统建成后，可实现以下几方面功能:
安防：能对区域内目标实行24小时不间断的摄像监控，并进行现场图像存储，达到30天之久，并备份保存。可进行突发事件的实时监控、摄录，提供视听资料证据，为警方破案、保安现场应急处理提供技术上的支持。对案发后的犯罪活动可以查找犯罪现场，锁定并跟踪追击目标嫌疑人，为打击犯罪提供第一手资料。同时在保证事后追溯有据可依的基础上，系统还具备实时检测智能分析功能，以便出现突发事件时第一时间产生报警信号传输到指挥中心，并执行配置的相关报警联动预案。
节流：通过每笔消费收银过程都关联视频的智能可视化收银管理可以有效应对恶意退货、恶意破坏商品、偷盗商品等情况。减少收银异常损失；通过安装在货架以及仓库的智能分析摄像机可以对遗留物或看守物进行检测分析，确保商品不被非法带走。综合管理系统可以确保24小时稳定高效的工作，减少连锁商铺单位面积内的工作人员，降低人工成本。

第三章 系统详细设计

三.1 视频监控系统

三.1.1 系统概述

视频监控作为最早进入连锁店安防领域的组成部分，已经不为连锁企业所陌生。视频监控系统以其独有的特点，实现了对连锁店各个关键部分的视频数据保存与回放，对于发生的各类事件都提供了完整的记录，保证有据可查，在用户角度保证了顾客的财产安全不受损害；在企业角度保障了财产的安全，提升了服务水平。
视频监控系统是连锁店安防建设中的核心，可以对连锁店内指定的监视点进行实时监控。主要有连锁店出入口、销售区域、收银台区域等，这些监控点位的现场实时图像可以通过天地监控系统传输到连锁店管理中心进行统一管理和调配。
为了更好的融入系统，构成一个整体的安防连锁店，建议视频监控采用高清网络型监控设备。

三.1.2 系统设计

连锁店场景布控列表：

序号	监控场景	摄像机选型	数量 （根据实际需求填写）
1	店铺出入口	星光级定焦红外枪	1
2	店铺销售区域1	星光级定焦半球	1
3	店铺销售区域2（同时可以通过云台转动查看店铺全景）	星光迷你警戒球	1
4	收银台	星光级定焦半球	1

三.1.2.1 存储设计

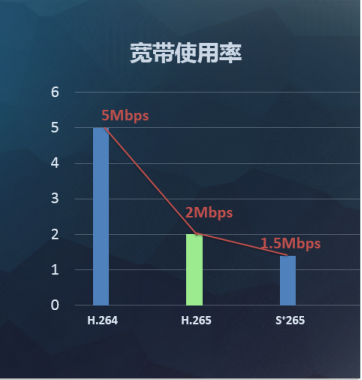

监控点录像格式及存储时间：由硬盘录像机存储分散存储，我公司前后端均采用H.265编码方式，大量节约了存储容量，计算方式如下：

分辨率	码流(M)	单路视频每小时录像文件大小(GB)	单路视频每天录像文件大小(GB)	单路视频30天录像文件大小(TB)
1080P	2	0.88	21.09	0.62

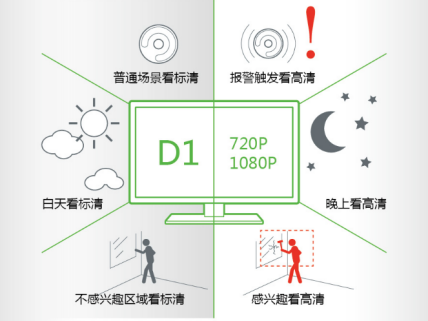

还支持智能录像，节约存储空间。


三.1.3 商铺主要设备

三.1.3.1 星光红外一体机



产品特性：
l 1/2.8英寸200万像素星光级CMOS传感器
l 4mm/6mm/12mm定焦镜头
l 30m～50m红外照射距离
l 支持三码流同时输出，主码流最高分辨率1080p@30fps、
l 最高帧率1280*720@60fps
l 支持宽动态、背光补偿、强光抑制、3D降噪和图像翻转
l 支持H.265、H.264 HP/MP/BP、M-JPEG编码
l 字符叠加字库类型支持矢量、点阵可选
l 支持ANR功能
l 支持结构化语义
l 支持智能分析，包括8种行为分析、人群聚集、视频诊断、异常检测
l 支持走廊模式、透雾、场景模式设置
l 双内核备份
l 支持ROI感兴趣区域视频压缩技术、支持SVC编码
l 支持图片叠加、MTU设置、多播、黑白名单、SNMP
l 铝塑外壳IP67，防护等级，防雷、防浪涌2000V
l DC12V供电

三.1.3.2 星光迷你警戒球


产品特性：
l 1/2.8英寸200万像素星光级传感器
l 4倍光学变焦，16倍数字变倍
l 3颗高效能红外灯，红外距离30m
l 1颗白光灯，支持白光预警
l 内置mic
l 精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.2度，在任何速度下图像无抖动
l 支持H.265、H.264 HP/MP/BP、M-JPEG编码
l 支持结构化语义
l 字符叠加字库类型支持矢量、点阵可选
l 支持24块动态隐私遮挡，多种颜色及马赛克可设置
l 支持标准的API开发接口，支持天地SDK、Onvif接入
l 支持PAL/NTSC制式切换，具有良好的地区适用性
l 支持3D定位功能，可实现点击跟踪和放大
l 支持预置位冻结、预置位联动抓拍、扫描和模式路径联动录像功能
l 支持掉电记忆、定时重启
l 手动水平控制速度：0.1～60°/s，预置位精度0.2°
l 水平355°连续旋转，垂直转动角度-2°～90°
l 支持比例变倍功能
l 支持三码流同时输出，主码流最高分辨率1080p@30fps
l 支持智能分析，包括绊线、区域入侵、进入区域、离开区域、快速移动、徘徊、物品遗留、物品拿取、人群聚集功能；
l 支持异常检测，包括画面虚焦、场景变更、拾音器断、突发尖叫；
l 支持宽动态、强光抑制、3D降噪、图像翻转
l 支持透雾、场景模式设置
l 支持区域聚焦、区域曝光、背光补偿区域可选
l 支持AAC编码，48K采样率，高保真音频
l 支持时间模版/日夜状态两种模式设置
l 双内核备份
l 支持ROI感兴趣区域视频压缩技术
l 图片叠加、IPV6、MTU设置、多播、心跳、黑白名单、SNMP等
l IP65，TVS 2000V，防雷、防浪涌、防突波
l 支持MicroSD卡前端存储，最大支持128G
l 安全保护，5次密码错误锁定设备5min

三.1.3.3 星光红外半球


产品特性：
l 1/2.8英寸200万像素星光级CMOS传感器
l 2.8mm/4mm/6mm定焦镜头、ICR双滤切换
l 10m～20m红外照射距离
l 支持三码流同时输出，主码流最高分辨率1080p@30fps、
最高帧率1280*720@60fps
l 支持宽动态、背光补偿、强光抑制、3D降噪和图像翻转
l 支持H.265、H.264 HP/MP/BP、M-JPEG编码
l 字符叠加字库类型支持矢量、点阵可选
l 支持ANR功能
l 支持结构化语义
l 支持智能分析，包括8种行为分析、人群聚集、视频诊断、异常检测
l 支持走廊模式、透雾、场景模式设置
l 双内核备份
l 支持ROI感兴趣区域视频压缩技术、支持SVC编码
l 支持图片叠加、MTU设置、黑白名单、SNMP
l 铝塑外壳IP67，防护等级，防雷、防浪涌2000V
l 支持POE、DC12V供电
l 支持TF卡，可选本地存储
l 支持USB接口，可选本地存储或USB无线wifi接入(需外接适配器)
l 支持1路报警输入、1路音频输入、1路音频输出

三.1.3.4 硬盘录像机


产品特性：
l 支持网络前端高标清混合接入
l 支持IPC分辨率8MP/6MP/5MP/4MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
l 5路高清IPC网络视频接入
l 5路4CIF/5路720P/4路1080P/1路4K同时预览
l 5路4CIF/5路720P/4路1080P/1路4K同步回放，最大512倍速
l 支持1/4/6画面预览
l 支持1个硬盘接口，单块最大4TB
l 支持1个HDMI/1个VGA视频输出（同源），HDMI最高分辨率可达4K
l 支持自适应H.265/H.264压缩标准
l 支持驳接Onvif标准协议网络前端
l 支持智能录像，不同时间段采用不同码流进行录像
l 支持事后智能检索，根据绊线、周界、人脸检测、车牌识别、人数统计信息检索录像文件
l 支持图片流智能检索，对客流量，行为分析，车牌，人脸检测，警戒检索及导出
l 支持徘徊、奔跑、停车、音频信号丢失、视频虚焦、场景变换、单人值岗、双人值岗、人员聚集、人数统计、人脸检测、车牌检测等19种智能分析处理
l 支持批量添加网络前端
l 支持P2P手机浏览
l 支持NTP（网络校时）
l 支持S.M.A.R.T智能磁盘监测技术及运维
l 支持即插即用功能
l 支持抽帧录像
l 支持VGA输出分辨率自适应
l 支持录像回放进度条预览
l 支持录像向导、智能分析设置向导
l 支持预览画面自由拖动
l 支持一键控制、一键录像
l 支持录像备份为MP4格式
l 支持NTFS文件系统保证大容量移动存储设备备份录像
l 支持多路录像倒放功能
l 支持重要录像文件加锁功能
l 支持回放添加标签，按标签查询和回放录像文件
l 支持网络检测（网络流量监控、网络抓包、网络通畅）功能
l 支持视频加密
l 支持鱼眼
l 支持自定义预览快速切换
l 支持图形解锁登陆、密码问题找回
l 支持多次输错密码自动发邮件警告
l 支持系统状态快速查询
l 支持通道信息Excel导入导出
l 支持鼠标滚轮控制PTZ变倍，滑动鼠标控制PTZ转动
l 支持警戒球，警戒枪联动白光、激光、警戒声音
l 支持预案管理
l 支持录像备份认证
l 支持LivePhoto功能，点击图片或录像可自动播放10秒
l 支持录像回放缩略图快速浏览
l 支持H.265 Onvif协议
l 支持坏道检测功能

三.2 存储系统设计

三.2.1 分布式存储设计

存储设备可直接采用硬盘录像机作为系统的存储设备，同时也可配合高性能集中存储设备共同存储。高性能集中存储设备可实现重要点位的视频录像备份的功能，保障重要点位视频录像数据的完整性与高安全性。

三.2.1.1 设计架构

本方案存储系统采用NVR模式，其中IPC不与平台直接对接，而是先接入NVR，再通过NVR接入平台。IPC与NVR之间实现了直接对接，而直接对接模式一般采用底层协议而非SDK方式，更有利于提高接入效率

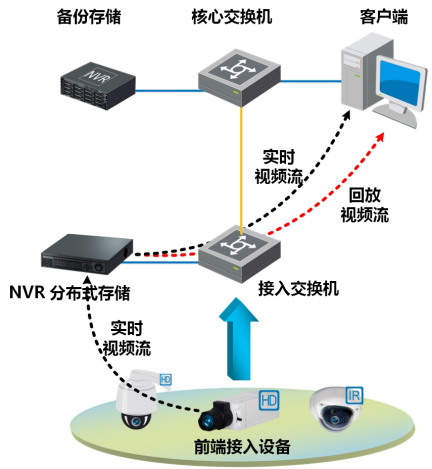

视频存储系统结构设计及视频流向如下图所示：

三.2.1.2 存储计算

监控点录像格式及存储时间：由硬盘录像机存储分散存储，我公司前后端均采用H.265编码方式，大量节约了存储容量，计算方式如下

分辨率	码流(M)	单路视频每小时录像文件大小(GB)	单路视频每天录像文件大小(GB)	单路视频30天录像文件大小(TB)
1080P	2	0.88	21.09	0.62

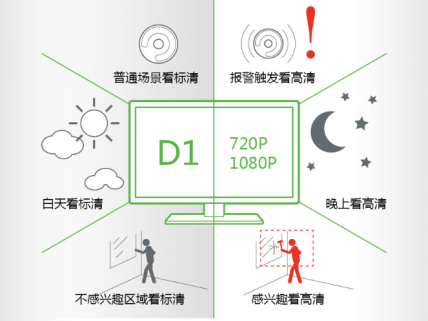

此外还支持智能录像，节约存储空间。


三.2.1.3 系统优势

可靠性高
设备采用嵌入式操作系统，不会因病毒等原因导致无法使用或者异常关机重启，确保系统高可靠性。
嵌入式NVR专用软硬件的特性，决定了其针对应用环境的“量身打造”，环境适应能力更强，更切合于监控行业当前的实际情况（介于民用与工业之间）。
嵌入式NVR采用分布式存储方案，图像资源都分布存储在前端，汇聚网络投资成本低，同时数据可靠性得到有效保证。，采用就近存储、快速存储、分散存储的策略，保证数据尽可能早的存储，有效规避网络异常等问题，把单点故障的风险降到最低。
具备断网补录功能，即自动网络补偿技术，在NVR与网络摄像机之间的网络出现异常的时候，自动启用前端SD卡缓存，将录像保存在网络摄像机SD卡中，网络恢复正常后自动将前端数据同步到NVR中。
灵活性高
天地伟业新一代NVR产品灵活性高，在智能搜索、浓缩播放等智能化功能的基础上可根据不同情况进行灵活运用。
兼容性高
天地伟业嵌入式NVR能够兼容大多数网络高清摄像机的接入。
利用率高
嵌入式NVR采用磁盘空间预分配技术、整个系统仅损耗格式化空间，硬盘空间利用率在98%以上。
数据安全性高
通过磁盘预分配技术、文件保护技术、硬盘SMART预警技术和硬盘休眠技术等多种安全技术手段，确保存储数据高安全性。
该设备还支持硬盘分组管理、通道配额设置、冗余录像、重要录像文件保护等机制，在提高数据安全性的同时，可针对实际应用提供更加灵活的配置和管理机制。
适应性高
NVR存储部署方式较为灵活，即可采用分布式存储，又可进行集中存储部署，可以适应不同场景的应用需求。
能耗低
设备采用嵌入式专用视频处理芯片，打造专业的嵌入式NVR，设备运行功耗低；同时，配合硬盘休眠技术，有效降低设备整机功耗。

三.3 解码系统设计

三.3.1 多路高清解码系统

多路高清解码设备具有超强的解码性能，整机解码能力：24路8MP/ 24路6MP/ 36路5MP/ 48路4MP/ 60路3MP/ 96路1080P/ 192路720P/ 192路4CIF；具有丰富的视频接口，最多支持12路HDMI视频同时输出，最多支持6路CVBS同时输出，具有出色的大屏拼接能力，支持开窗、叠加、漫游、跨屏等功能，任何一路信号都可以实现无级缩放功能，交互式可视化软件操作终端，支持PAD控制支持1*2 、2*1 、2*2、2*3、3*2、2*4、4*2、3*3、3*4、4*3、3*5、5*3、4*4等各种大屏拼接模式。

三.4 显示系统设计

大屏显示解码系统作为当今最现代的视讯工具之一，在信息监控及事务处理中的直观、灵活、可扩充性、信息网络技术适用性等优势受到各级指挥中心的肯定和重视。在指挥中心建设LCD液晶拼接屏显示系统一套3*3，系统建成后，将充分利用显示设备的超高分辨率、超高对比度的显示特点，结合视频解码、拼接系统强大的拼接解码能力，将接收的各种实时信号，清晰地显示在数字拼接墙的电子地图上，准确显示视频监控概况、录像信息、报警联动信息、地图业务功能等。推荐采用LCD液晶拼接屏，以系统工程、信息工程、自动化控制等理论为指导，将国际最卓越的超窄边液晶显示技术、电视墙拼接技术、多屏图像处理技术、网络技术等融合为一体，使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏显示及解码系统。能够很好地与用户监控系统、指挥调度系统、网络信息系统等连接集成，形成一套功能完善、技术先进的交互式信息显示及管理平台。

三.4.1 LCD显示系统设计

三.4.1.1 天地伟业LCD拼接屏优势及特点

三.4.1.1.1 更宽的视角

PVA（Patterned Vertical Alignment）技术即“图像垂直调整技术”，利用这种技术，可视角度可达双178°以上(横向和纵向)。

三.4.1.1.2 亮度均匀，影像稳定不闪烁

由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新象素点。因此，LCD亮度均匀、画质高而且绝对无闪烁。

三.4.1.1.3 灵活多变的拼接显示组合功能

可根据不同用户的要求进行个性化设计，选择单屏显示、整屏显示、任意组合显示、图像漫游、图像叠加等功能。

三.4.1.1.4 先进的屏幕参数高校功能

针对液晶拼接幕墙使用液晶屏和驱动电路可能存在参数不一致问题，天地伟业液晶拼接墙系统具有亮度、对比度、色度、白平衡的调整功能，调试后，参数自动保存，从而保证了整幅拼接屏幕的色彩一致性和亮度的均匀性。

三.4.1.1.5 环保健康

与背投式(包括CRT背投、DLP等)拼接墙相比，天地伟业LCD液晶拼接墙发热量小、无辐射、无闪烁、不伤眼、不含有害物质(如铅、汞、镉和铬等)，是新一代的环保健康拼接墙。

三.4.1.1.6 美观的墙体结构

拼接墙的机柜厚度仅为180mm，采用全钢结构，坚固牢靠，拼接屏嵌入式安装，简单方便，整体结构紧凑，节省空间。

三.4.1.1.7 120HZ倍频刷新频率

天地伟业 LCD产品的120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。

三.4.1.1.8 更长使用寿命

普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，而天地伟业 LCD液晶屏背光源的使用寿命均可达6万小时以上，这就确保了拼接显示屏使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性，并且确保显示屏的使用寿命不低于6万小时。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。

三.4.1.2 LCD液晶拼接屏组成



设备名称	数  量
46寸液晶拼接单元	9台
单元支架	9套
安装底座	3个
解码拼接设备设备	1台
大屏幕控制管理软件	1套
专用工程线缆	根据使用需要

三.5 平台主要设备

三.5.1 监控管理一体化平台


产品特性：
l 3U/16盘位，集中存储，集成管理，适用于200点以内中小项目
l Linux嵌入式操作系统，全中文WEB管理界面，支持CLI管理
l 兼容星卡口摄像机、违停球和监控摄像机，兼容流媒体、节点型和平台型NVR
l 支持车辆管理，可对普通车辆的过车记录进行存储管理和综合查询
l 支持对内外部车辆出入信息进行统计
l 可管理多达30车道，存储高达2000万条过车数据
l 可并发存储600M高清视频
l 支持前端视频录像码流直接并发写入本地存储空间
l 支持门禁设备管理，兼容多个主流门禁品牌设备接入，可实现远程开关门，开关门事件联动以及门状态监测
l 支持报警主机管理，兼容多个主流报警主机品牌设备接入，可实现报警事件联动
l 支持动环主机管理，可对温度/湿度/电压/电流等模拟量和开关量进行实时监测，支持仪表盘可视化指示和数据统计分析
l 支持NTP时间同步功能设置
l 支持RAID0、1、5、6、10，使用监控级硬盘
l 采用可视化管理，在WEB界面上可以所见即所得地对磁盘、RAID组等进行配置操作和状态监控

三.5.2 目录访问服务器


功能特点：
l 支持设备和流媒体模块的注册及列表显示。
l 支持设备连接转发关系的自动分配。
l 目录访问单元能在多个流媒体单元之间进行负载均衡，防止出现部分流媒体转发服务忙而部分空闲现象。

三.5.3 解码拼控一体云主机


产品特点：
l 支持双内核固件
l 支持4K高分辨率底图显示（可通过U盘读入）
l 整机支持12路高清视频解码输出+12路音频解码输出+6路模拟视频解码输出
l 高清视频输入支持HDMI和VGA
l 支持H.264/265/MPEG4/MJPEG等编码格式
l 支持H.265、H.264的Baseline/Main/High-profile编码级别
l 支持16个系统预案及快速调取
l 整机支持12个HDMI+12个VGA+6个CVBS+12个音频输出
l 音频解码支持G.711A、G.711U、AAC、ADPCM音频格式的解码
l 整机解码能力：24路8MP/ 24路6MP/ 36路5MP/ 48路4MP/ 60路3MP/ 96路1080P/ 192路720P/ 192路4CIF
l 整机解码通道路数192路
l 支持语音对讲
l 画面分割：1/2/4/6/8/9/10/13/16/20A/20B/25/36/40/64
l 支持解码性能自由划分
l 支持12块屏拼接、开窗、叠加、漫游、跨屏等功能
l HDMI/VGA输出分辨率：3840*2160@60HZ（仅HDMI-2）；3840*2160@30HZ（仅HDMI-2）；2560*1600@30HZ（仅HDMI-2）；1920*1080@60HZ；1920*1080@50HZ；1440*900@60HZ；1366*768@60HZ； 1280*800@60HZ；1280*720@60HZ；1280*720@50HZ；1024*768@60HZ；800*600@60HZ
l 支持视频解码分辨率：3840*2160@30/25fps；2560*1600@30/25fps；2048*1536@30/25fps；1600*1200@30/25fps ；1920*1080@60/50/30/25fps；1280*720@60/50/30/25fps；704*576@60/50/30/25fps；352*288@60/50/30/25fps
l 支持开窗、叠加、漫游、跨屏等功能
l 任何一路信号都可以实现无级缩放功能
l 交互式可视化软件操作终端，支持PAD控制
l 支持报警输入/输出功能设置，支持布撤防时间设置
l 支持报警联动切换
l 支持单画面添加64路通道轮巡解码
l 支持录像文件解码输出上墙
l 支持网络键盘/RS485键盘通过解码器控制前端
l 支持透明通道
l 支持编码输入分辨率1920*1080@60HZ；1920*1080@50HZ；1600*1200@60HZ；1680*1050@60HZ ；1280*1024@60HZ；1440*900@60HZ；1280*800@60HZ； 1280*720@60HZ；1280*720@50HZ；1024*768@60HZ；
l 高清视频输入可随解码一同分割、拼接、开窗、漫游、叠加等功能（高清输入卡选配）
l 支持ONVIF标准协议接入设备
l 支持RTP/RTSP协议进行设备浏览
l 支持使用RTSP URL方式从编码设备取流解码
l 支持平台以SDK方式集成设备
l 支持GB28181协议接入设备
l 支持WEB方式或平台访问、配置和管理
l 支持远程获取和配置参数，支持远程导出和导入参数
l 支持远程获取系统运行状态、系统日志
l 支持远程重启、恢复默认配置、升级等日常维护
l 整机包含复位按键1个

三.5.4 LED背光超窄边液晶拼接单元


产品特性：
l 采用三星工业级原装DID面板，满足7*24小时连续工作显示
l LED背光、节能环保、色彩绚丽、使用寿命长
l 超窄边工艺，屏体间物理拼缝可达3.5mm
l 支持VGA/DVI/HDMI/CVBS输入接口
l 8ms极速响应时间，有效消除画面拖尾
l 高清晰度、高色域、超高亮度、超高对比度，画面细节出众
l 支持3D动态优化技术，有效消除噪波
l 支持色彩优化技术，画面更加逼真、自然
l 支持对比度增强技术，针对不同信号自动匹配
l 支持细节表现增强技术，有效消除锯齿边缘
l 超宽视角
l 支持背光灯实时监控、智能风扇温控、智能温度传感功能
l 内置画面拼接模块，快速便捷搭建屏幕墙
l 内置低功耗电源，超静音风扇设计
l 内置3D视频亮色分离电路
l 内置固件智能升级系统
l 金属外壳设计，防辐射、防磁场、防强电干扰
l 专业工程设计安装，支持多种安装方式

三.6 系统网络设计

三.6.1 局域网带宽设计

本系统采用高清网络摄像机进行视频采集，视频画质均达到1080P。
分辨率、码流说明，

分辨率	码流大小（M）	带宽需求（M)
1080P	2	2

天地结合自己在连锁店项目中的组网经验，考虑到一般大型连锁店属于小型规模（100点左右规模）的监控系统，其监控系统的数据业务流向较单一，监控中心的数据量适中。所以建议在网络层级上，采用接入层-汇聚层的双层架构，尽量避免网络交换层过于复杂带来的延时，也保证了组网模式的经济性。在组网模式上，采用以星形组网模式。数据流经由接入层交换机汇聚到汇聚层交换机。
不同接入层及汇聚层交换机之间的网络带宽计算公式:
IPC网络传输数据带宽 = 单台IPC摄像机码流 * IPC数量
备注：交换机背板带宽也是考虑因素：在满足1秒交互能力前提下，背板带宽越大，交换机1秒交互能力越强，网络延时越小。

三.6.2 组网架构

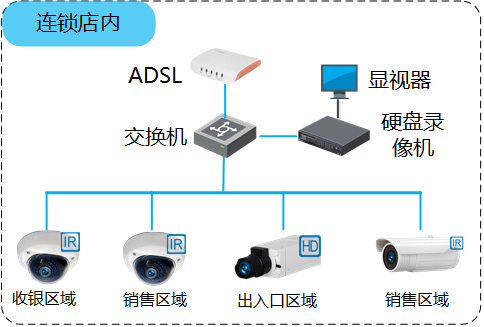

三.6.2.1 单店联网业务说明

线缆的选择：由于连锁店项目往往为超大占地面积的设施。对于采用高清网络架构的系统，前端高清摄像机到后端网络硬盘录像机要求采用国标5类或超5类网线进行连接。硬盘录像机通过国标5类或超5类网线接入监控骨干网络。一般来说，要求不同网络设备直接采用网线距离在75米以下的；超过75米的，建议中间加装光纤收发器，采用光纤方式进行数据传输。接入交换机与上层汇聚交换机之间，如果距离在75米以下，建议采用6类网线进行数据传输；超过75米的，建议加装光纤模块，采用光纤方式进行数据传输。
接入交换机选择建议：交换机选型上推荐采用16口百兆接入，千兆上联功能的交换机。为了保证交换机的稳定工作，一般不建议16口全部接满，建议预留25%作为冗余。所以本项目建议每台交换机接12个口，留4个做冗余。交换容量应≥19.2Gbps；包转发率应≥6.5Mpps。
汇聚交换机建议分析：由于数据全部汇总至监控中心机房进行存储，考虑到整个系统的接入交换机接入数量及存储设备和解码设备的数量较多，建议汇聚层交换机采用24口全千兆配置。交换容量应≥192 Gbps；包转发率应≥36Mpps。

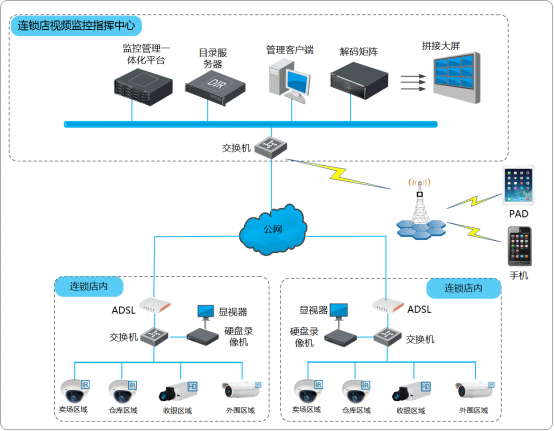

三.6.2.2 全国联网业务说明

深圳总公司设有管理中心，各店铺部署前端视频监控系统及存储，各门店通过运营商的宽带业务做为传输通道组成树型传输网络，利用数字多业务平台，提供全网的多业务传输和共享。
系统直接将各门店建立的门店监控点，通过ADSL网络直接将将监控图像、报警及控制信号传输到深圳总部平台。同时每个根据门店前端监控点与门店汇聚点的距离，可采用网线传输或光纤传输等传输方式，保证图像接入信号的质量。

三.7 监控中心设计

三.7.1 前端店铺设计


各个店铺是最基层的接入单位，也是整个系统最主要的数据来源部分。
各店铺监控的主要完成视频图像及报警信息的收集、报警处理输出、语音对讲、相关信息集中显示，主要设备包括：客户端、交换机、摄像机等设备。采用电脑客户端进行视频实时监控、录像回放、报警的输出、语音对讲功能。
各店铺监控点图像、报警、语音信息利用ADSL宽带，通过目录注册的方式直接接入到深圳总部监控中心系统。

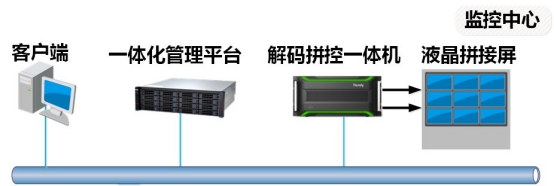

三.7.2 总管理中心后端设计


监控中心利用光纤专线架设平台，汇接各店铺监控系统，将所需的视频、音频、数据、报警信息进行传输、共享、切换；利用多媒体工作根据授权进行远程调阅、查询、控制；实现互联、互通、互控，为领导决策、指挥调度、取证和处置公共突发事件提供及时、可靠的监控图像信息。实现以下功能：
1) 具有监视、录像调用、语音对讲等功能。
2) 监控终端通过专网接入，经企业本部中心管理服务器进行权限认证和鉴权后可对各监控点进行监视和控制。
3) 监控中心可从各店铺监控中心上传的图像中任意调用图像进行显示，并对实时显示图像进行实时存储，实现即览即存，并对报警及重要视频信息进行保存。
4) 监控中心用户经权限服务器权限认证后可通过PC上的IE 浏览器调看其权限范围内的实时图像及录像资料。有控制权的用户还可对前端摄像机进行控制。监控中心网内的用户获取图像的流程为向转发服务器发送请求，由监控中心的转发服务器向各店铺索取图像并把所得到图像发送给用户。
5) 可通过管理服务器对系统内的所有网络存储系统进行统一管理、查询和资料下载、回放等操作。
6) 完成报警信息收集及处理，并对报警信息发送到大屏显示及通过报警主机，实时进行声光报警。
7) 监控系统的控制，由多媒体工作完成图像的切换及控制，并可显示报警信息。

第四章 平台设计

四.1 平台整体架构设计

四.1.1 平台整体架构

天地伟业集中监控应用管理系统平台，以安全防范业务应用为导向，以视频图像应用为基础手段，综合视频监控、联防报警、智能分析、运维管理，感应监测等多种安全防范应用系统，构建的多业务应用综合管理平台。

四.1.2 平台功能单元

天地伟业结合该项目的实际情况，针对我们集中监控应用管理系统平台软件功能，功能模块主要包括中心应用软件（包括核心管理模块、服务功能模块）、监控客户端（包括C/S客户端、B/S客户端、手机客户端）。

四.1.3 核心管理单元

中心管理服务
中心管理服务单元是管理中心控制平台的业务应用核心，主要包括机构管理、用户管理、设备管理、权限认证、系统管理等功能；作为管理模块，对系统内的用户、角色、权限、视频监控设备、报警设备、各种服务器进行集中配置管理；作为应用模块，提供各类安防监控业务。并提供完善的日志管理和审计功能。

四.1.4 服务功能单元

（1） 流媒体转发服务单元
转发服务单元主要是针对热点视频被大量用户并发访问时，解决带宽瓶颈问题的，使用转发服务器能够减少视频传输带宽瓶颈点的并发访问量，节约瓶颈点的网络带宽。
（2） 录像存储单元
中心存储单元用于管理、存储在网络监控系统中的重要的音视频监控资料；支持集中存储管理模式，也支持存储的分布式存储方式；支持PB级海量音视频数据存储、快速检索及智能后检索；支持灵活的备份策略；支持报警集中存储和重要事件集中备份管理。
（3） 电视墙管理服务
电视墙管理服务器支持解码大屏输出，支持解码卡、解码器、模拟/数字矩阵控制输出，支持键盘、3D摇杆控制，支持高清解码输出，支持文件回放上墙，支持报警联动上墙。

四.1.5 客户端

（1）C/S客户端
C/S客户端主要用于实时视频监控，监控工作站内置C/S客户端程序，主要供监控中心值班人员使用，功能操作简单易用，响应速度快。包括实时监控、云镜控制、录像回放、监视屏控制、电子地图浏览、接收和处理报警信息、日志管理等功能。
（2）B/S客户端
B/S客户端通过WEB浏览器对系统进行管理、信息发布、维护统计、实时监控和录像检索回放，主要供相关领导及管理维护人员使用，操作方便，快捷，随时随地都可以用浏览器登录系统后进行相关操作。
（3）手机客户端
在适配的3G/4G智能手机上安装手机客户端软件，管理人员可随时随地查看前端监控视频。
